N Serisi

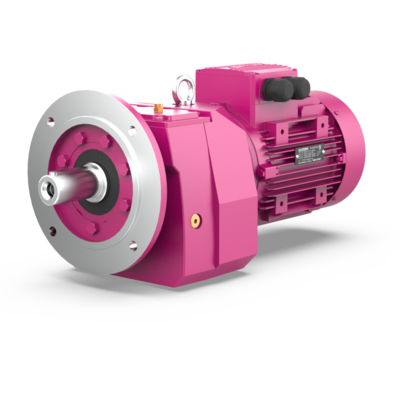

Flanş Bağlantılı Helisel Dişli Redüktörler
Giriş ve çıkış milleri birbirine paralel olan flanş bağlantılı ve dolu mil çıkışlı helisel dişli redüktörlerdir. Rijitlik, sızdırmazlık, ses ve dişli mukavemetlerinde büyük avantajlar sağlayan tekil gövde (monoblok) prensibine göre geliştirmiştir. Kolay montaj ve esnek kullanım olanağına sahiptir
Katalog İndir

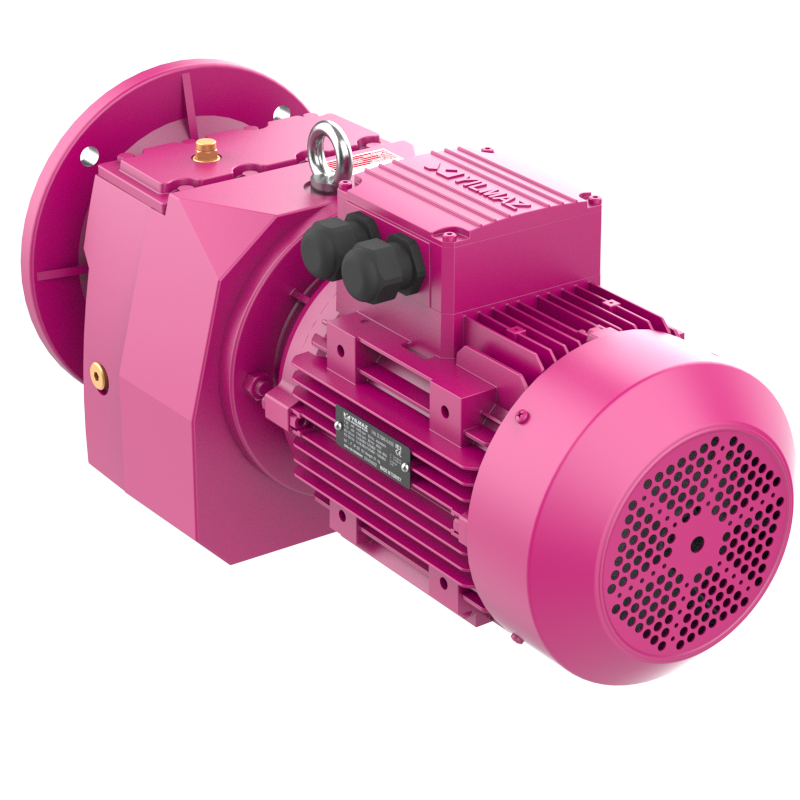

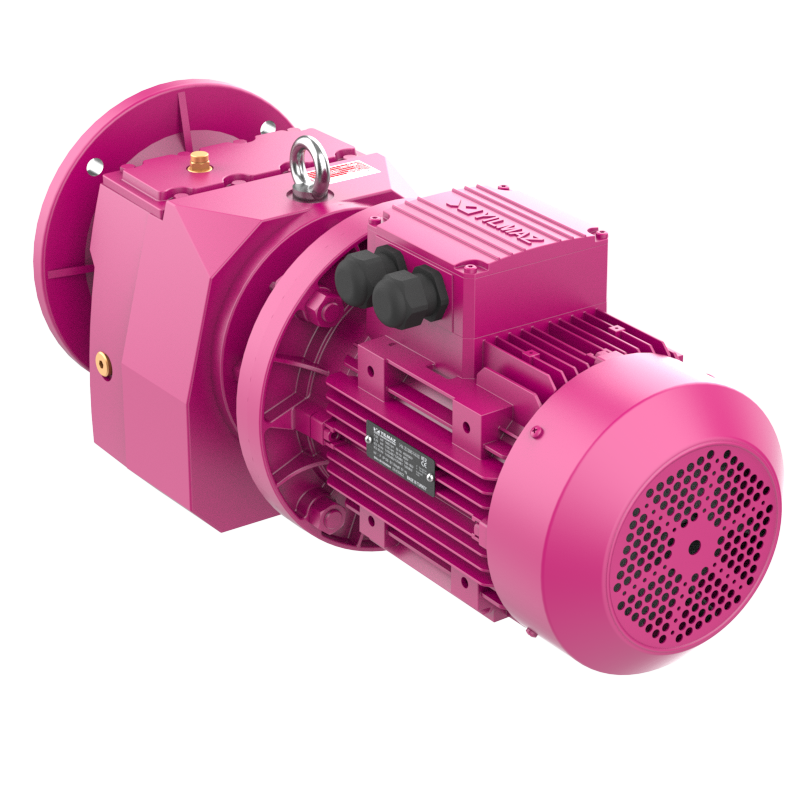

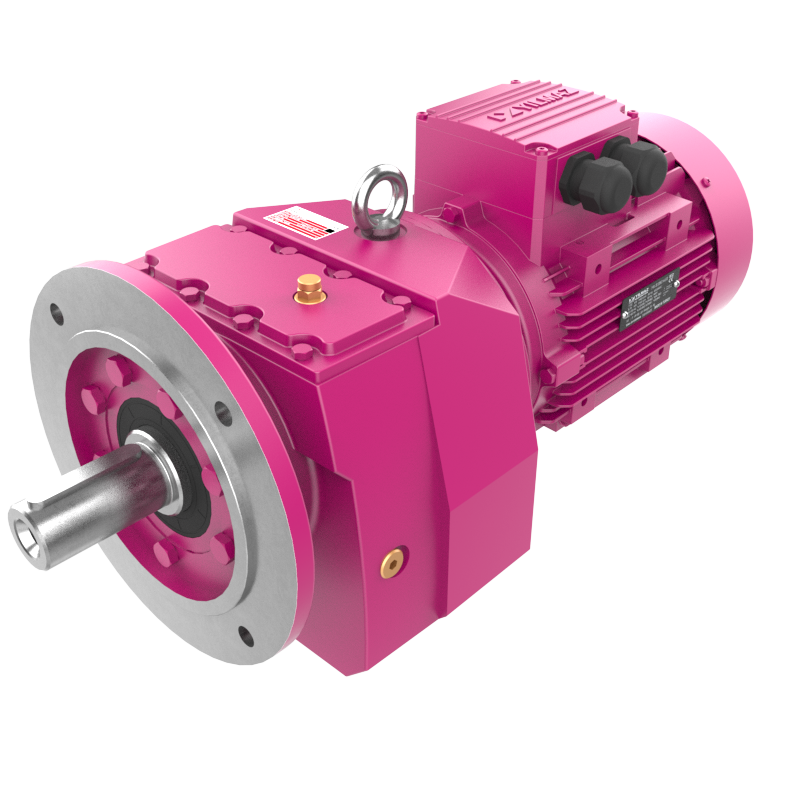

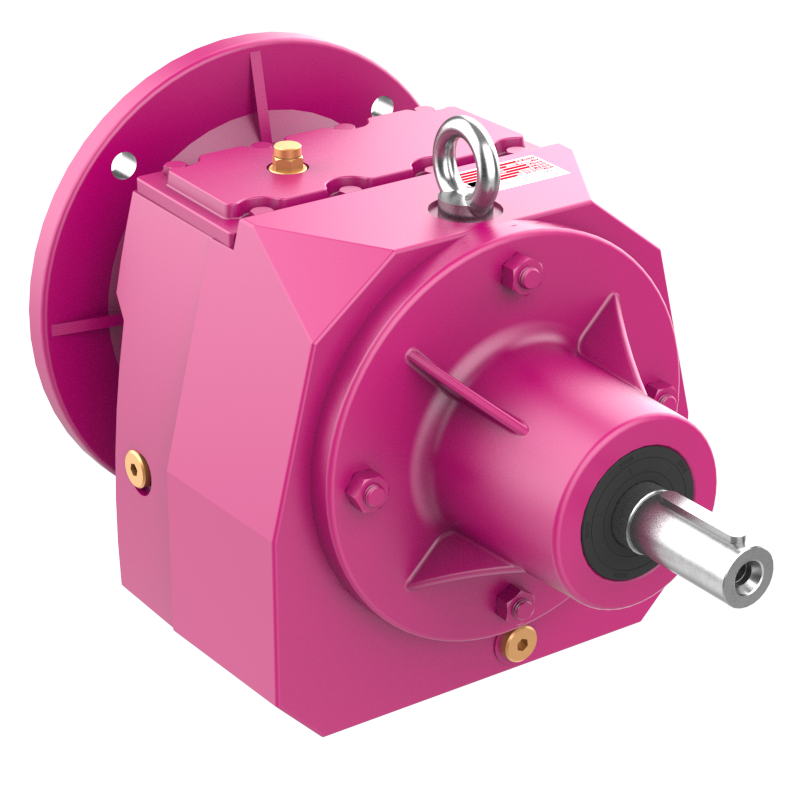

Çıkış Opsiyonları
ÖZELLİKLER ve AVANTAJLARI
- Monoblok gövde tasarımı
- 2 ve 3 kademenin aynı gövde içerisinde verilmesi
- İlave redüktör akuplesi ile 6 kademeye kadar redüksiyon
- Yüksek radyal ve eksenel yükler için rulman çözümleri
- Farklı çıkış flanş opisyonları
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Opsiyonel mil ve flanş özellikleri

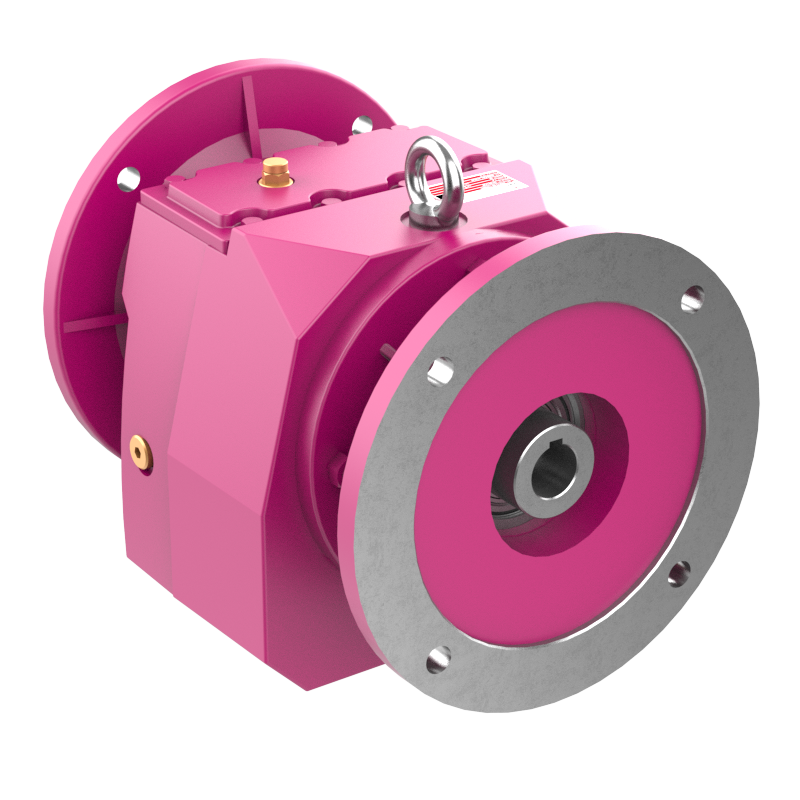

- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/230V/400V)
- Mekanik kilit uygulaması
- 512 - 1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
Performans Değerleri
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | 6Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| N00 | 4 - 45 | 82 | Ø20/40 |
| N10 | 4 - 51 | 140 | Ø25/50 |
| N17 | 3 - 99 | 200 | Ø25/50 |
| N20 | 4 - 68 | 280 | Ø30/60 |
| N27 | 3 - 2.920 | 450 | Ø35/70 |
| N28 | 3 - 3.215 | 600 | Ø35/70 |
| N37 | 3 - 4.946 | 820 | Ø40/80 |
| N47 | 3 - 7.459 | 1.550 | Ø50/100 |
| N57 | 4 - 8.092 | 3.000 | Ø60/120 |
| N67 | 3 - 17.441 | 4.300 | Ø70/140 |
| N77 | 5 - 23.464 | 8.000 | Ø90/170 |
| N87 | 4 - 17.502 | 13.000 | Ø110/210 |
| N97 | 7 - 20.052 | 18.000 | Ø120/210 |
