E Serisi
Sonsuz Vidalı Redüktörler

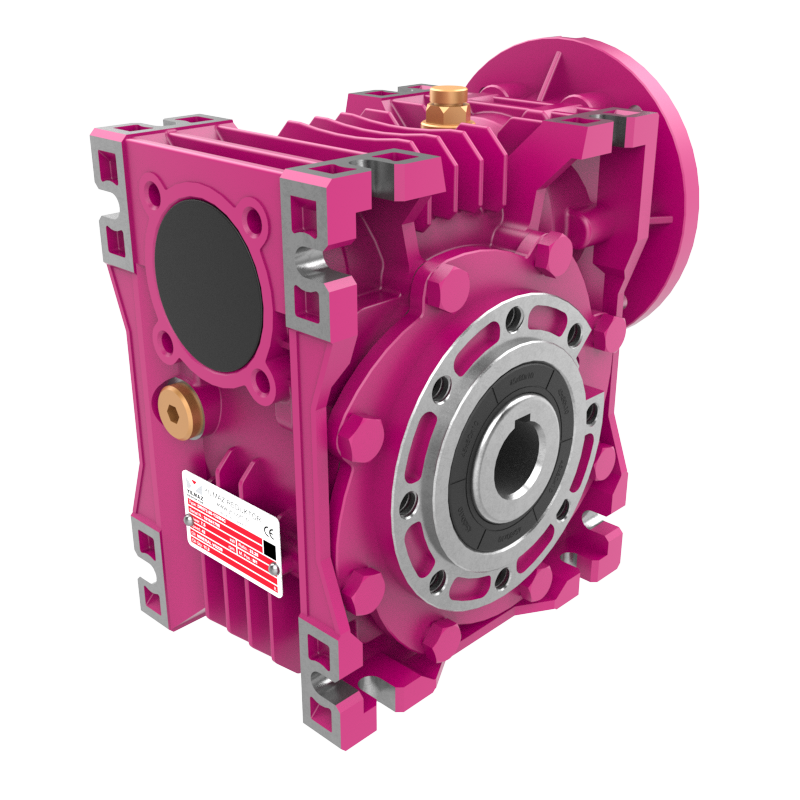

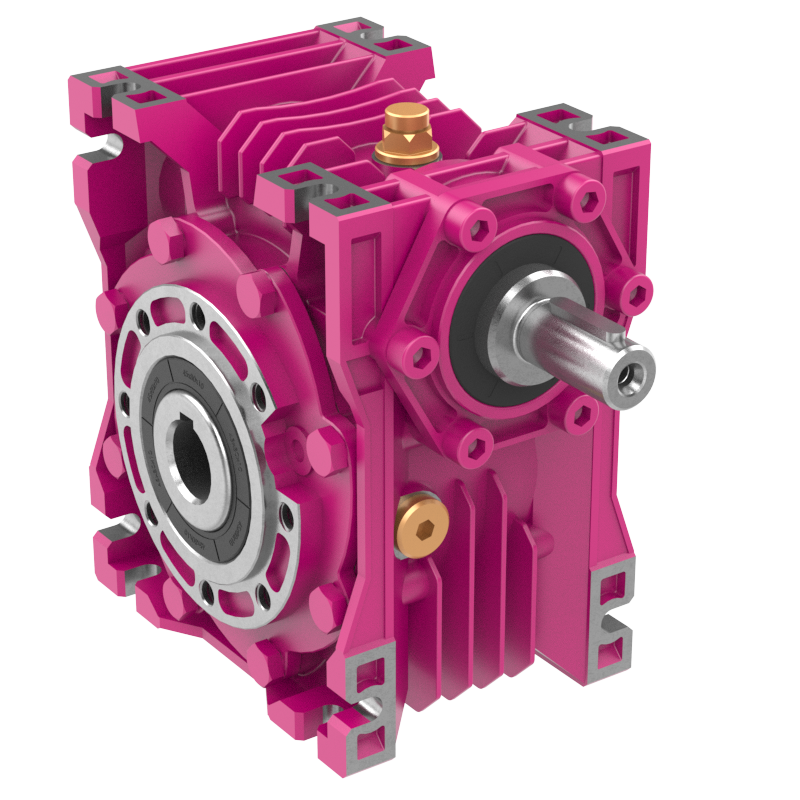

Sementasyon çeliği sonsuz vida ve bronz alaşımı çark dişliden oluşan, giriş ve çıkış milleri birbirlerine dik konumlanmış, gövde üzerindeki ayak delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen redüktörlerdir
Katalog İndir
Çıkış Opsiyonları
ÖZELLİKLER ve AVANTAJLARI
- Termal gücü arttırılmış gövde tasarımı

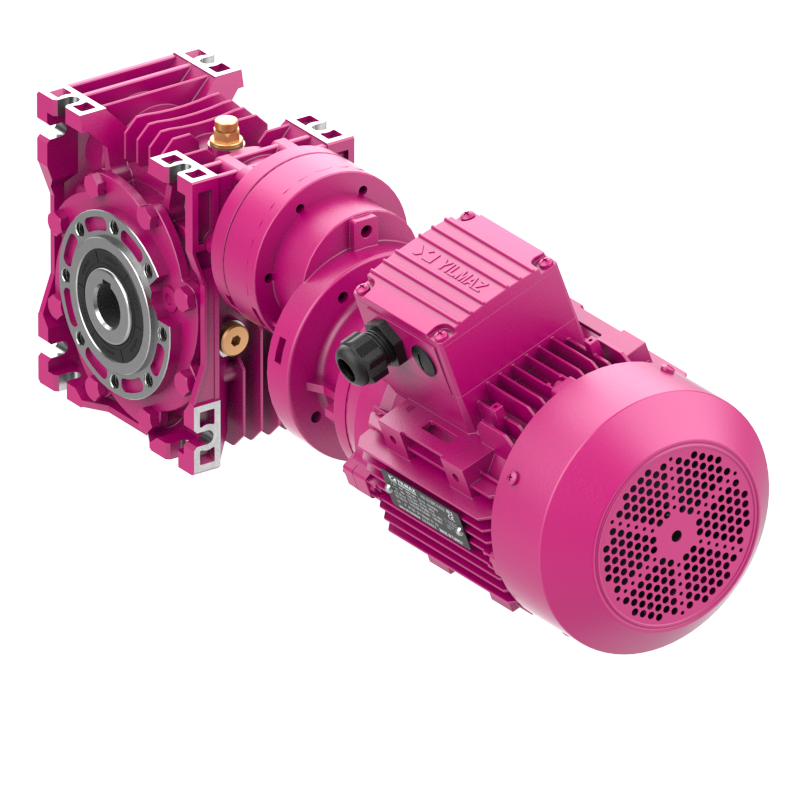

- Düşük devir ihtiyaçları için girişte helisel kademe akuplesi
- Yüksek radyal ve eksenel yükler için rulman çözümleri

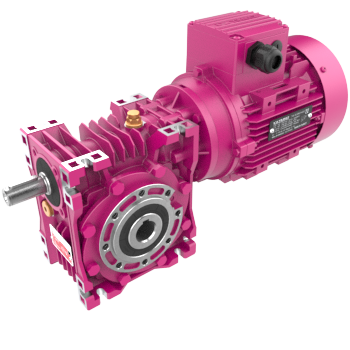

- Özel motor bağlantı opsiyonları
- E30'dan E80'e kadar olan gövdelerde alüminyum enjeksiyon döküm
- E100 ve E125 pik döküm gövde
İLAVE ÇÖZÜMLER ve AKSESUARLAR

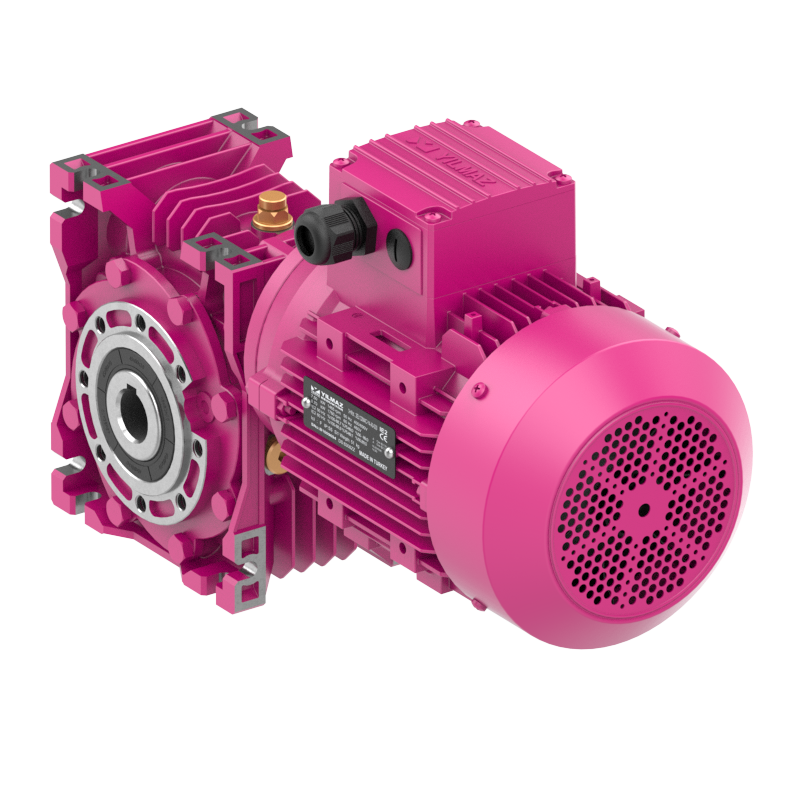

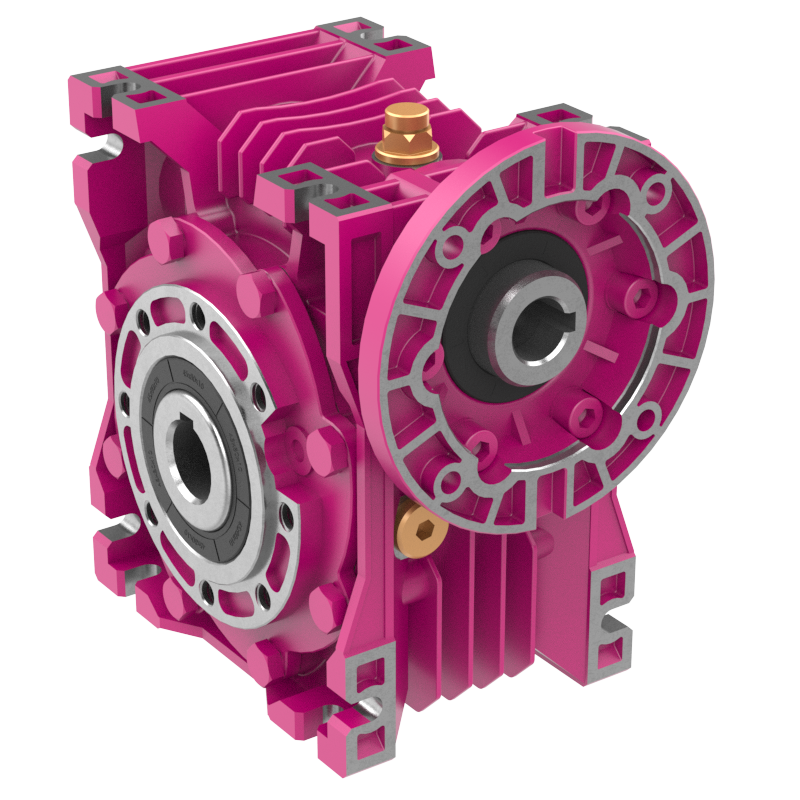

- EC B5 ve B14 motor bağlantı flanşları
- Servomotorlar için özel giriş bağlantı flanşları

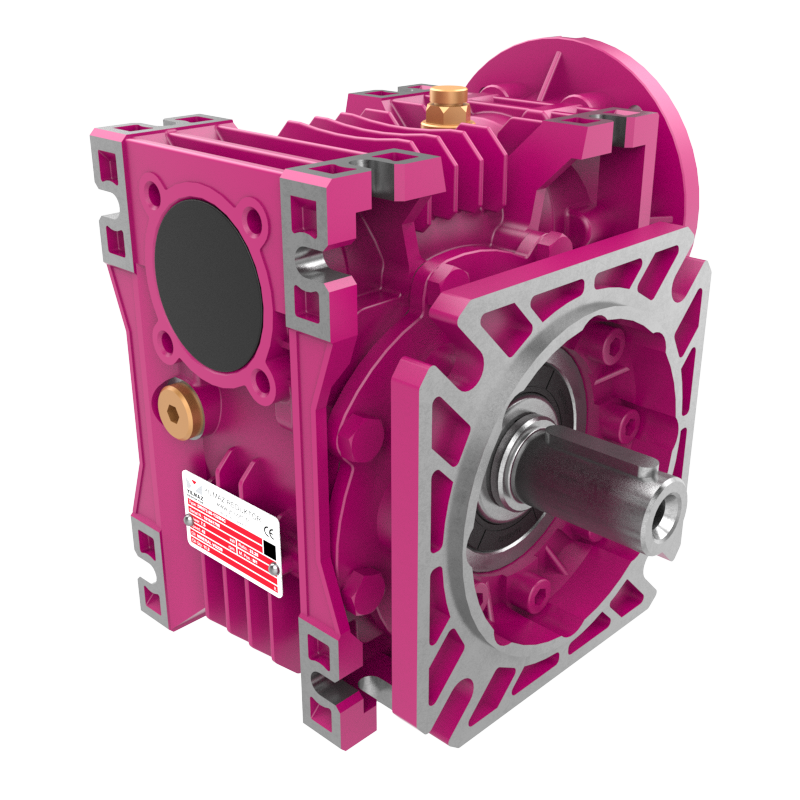

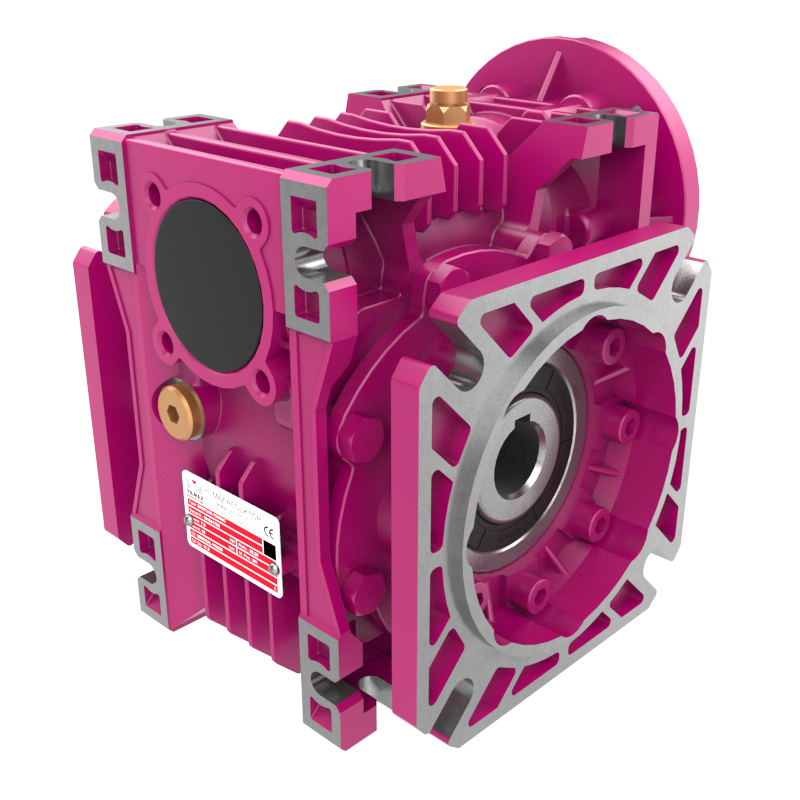

- Opsiyonel çıkış bağlantı flanşları

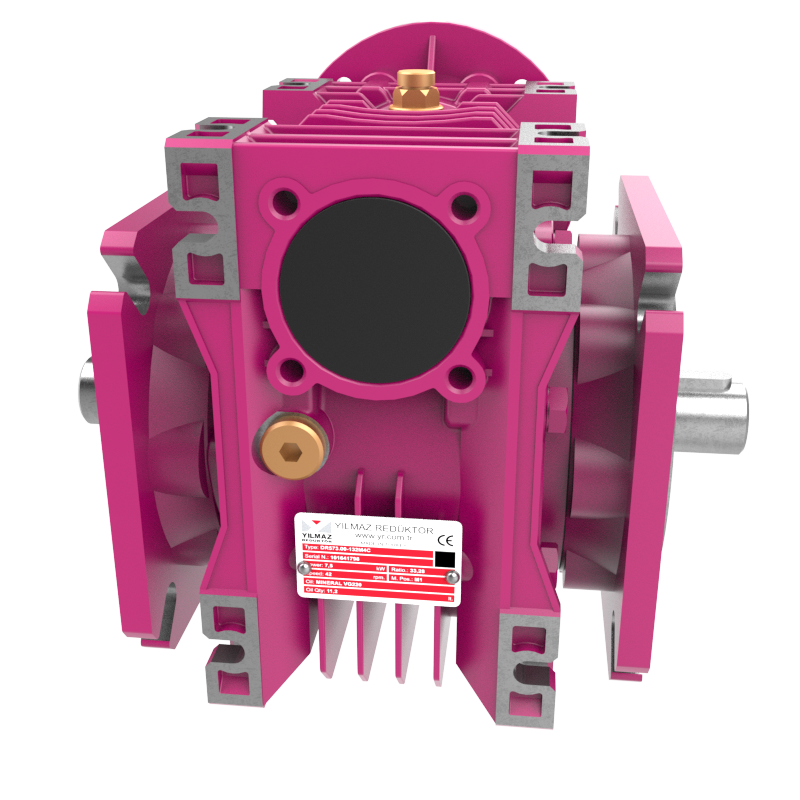

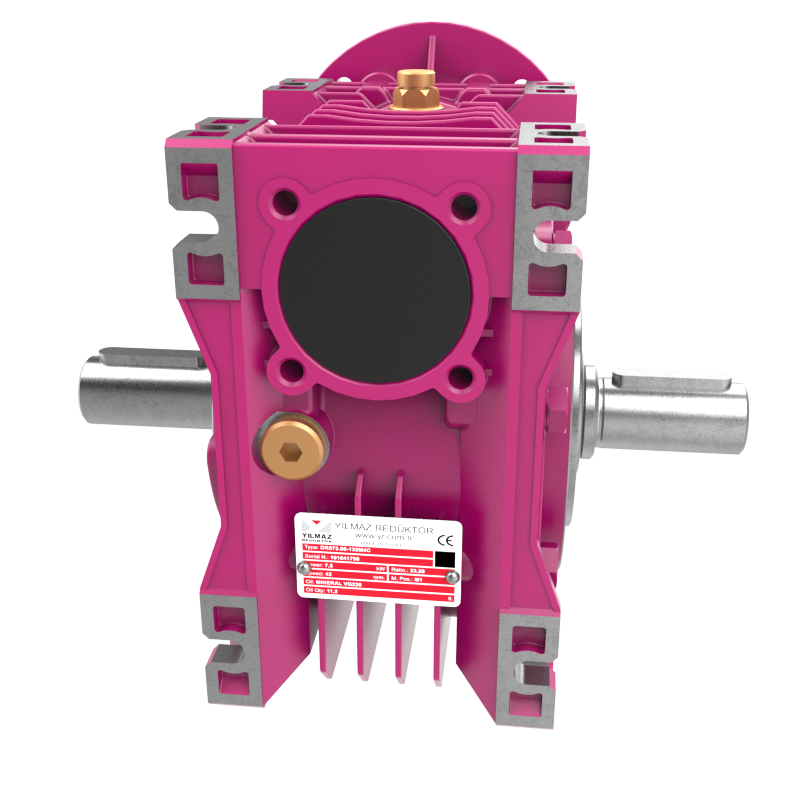

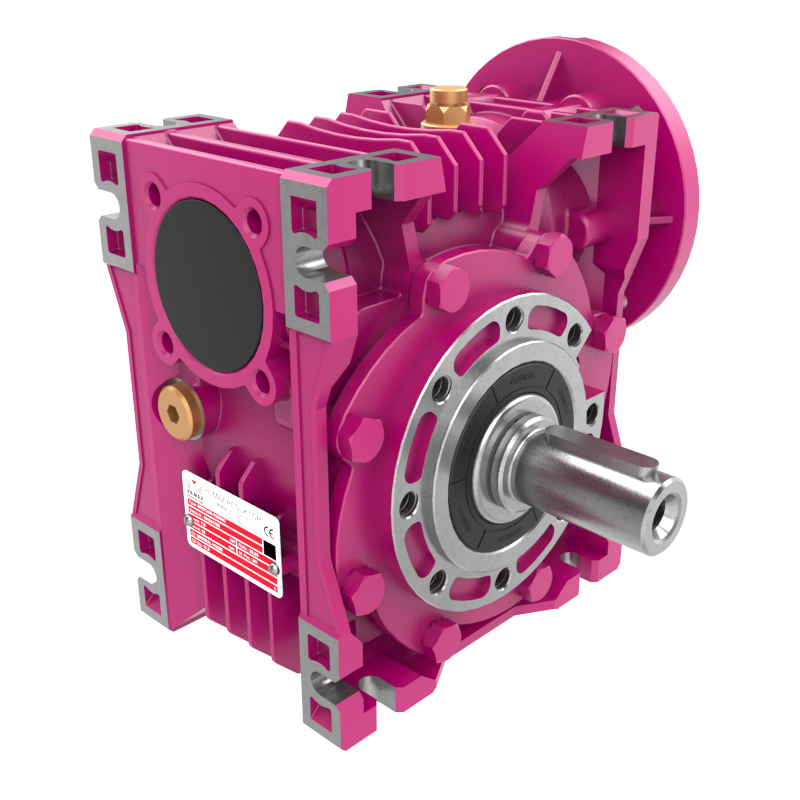

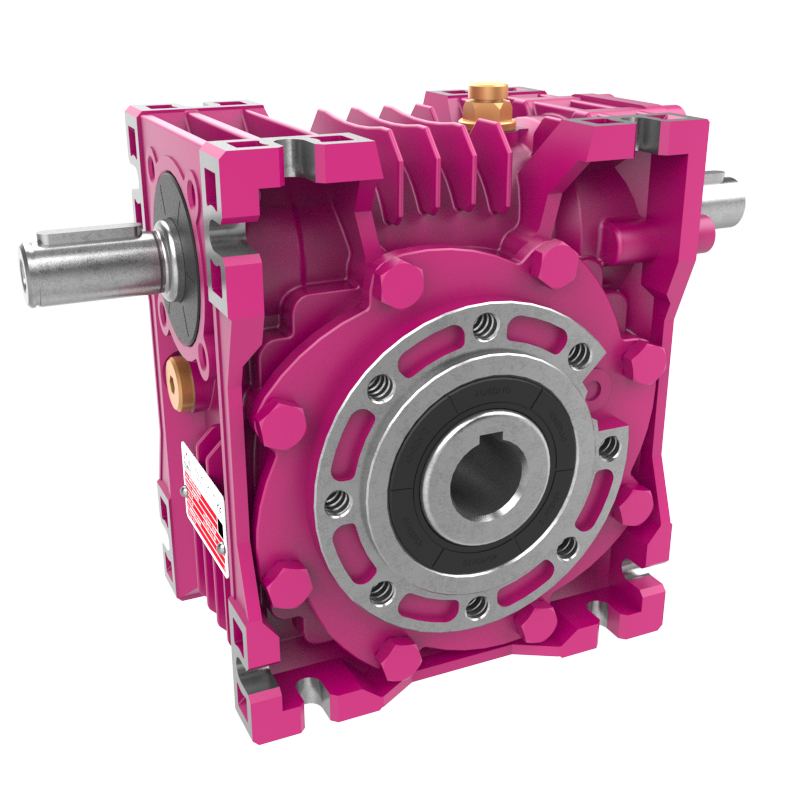

- Opsiyonel çıkış milleri
- Özel keçe çözümleri

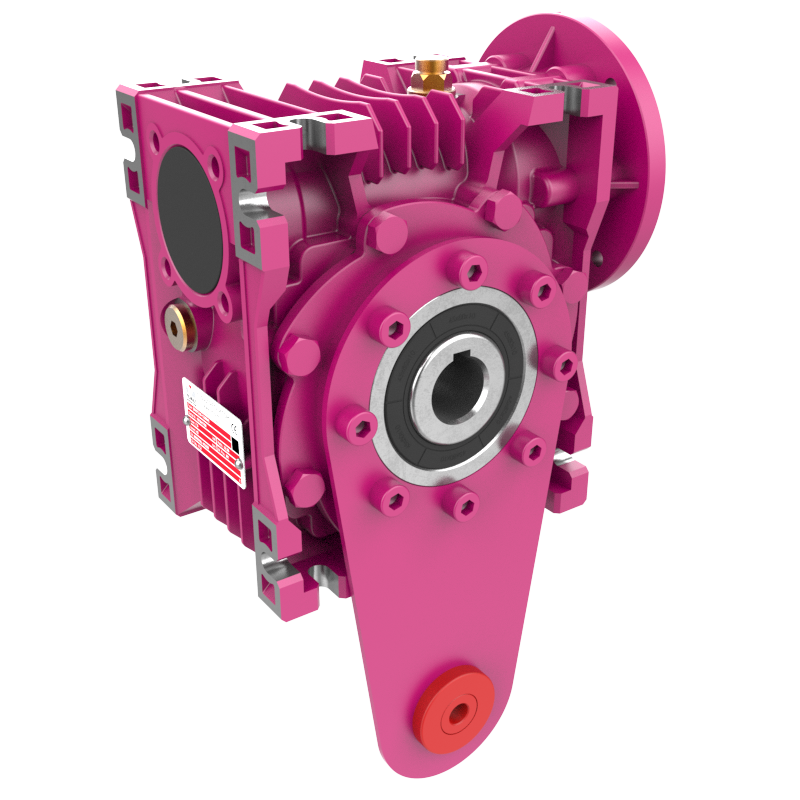

- Tork kolu
Performans Değerleri
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Kovan Çapı [mm] |
|---|---|---|---|
| E30 | 5,25 - 80 | 24 | Ø14 |
| E40 | 8,00 - 100 | 54 | Ø18 |
| E50 | 7,25 - 100 | 86 | Ø25 |
| E63 | 7,23 - 100 | 164 | Ø25 |
| E75 | 7,50 - 100 | 252 | Ø35 |
| E80 | 7,50 - 110 | 335 | Ø35 |
| E100 | 7,50 - 107 | 593 | Ø42 |
| E125 | 7,25 - 107 | 1.084 | Ø45 |
