B Serisi

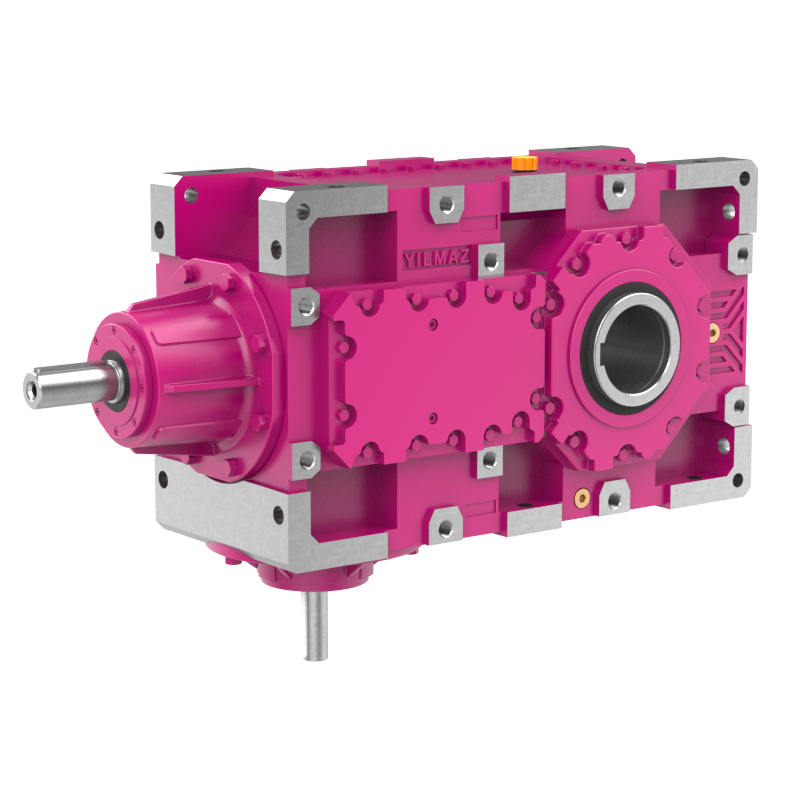

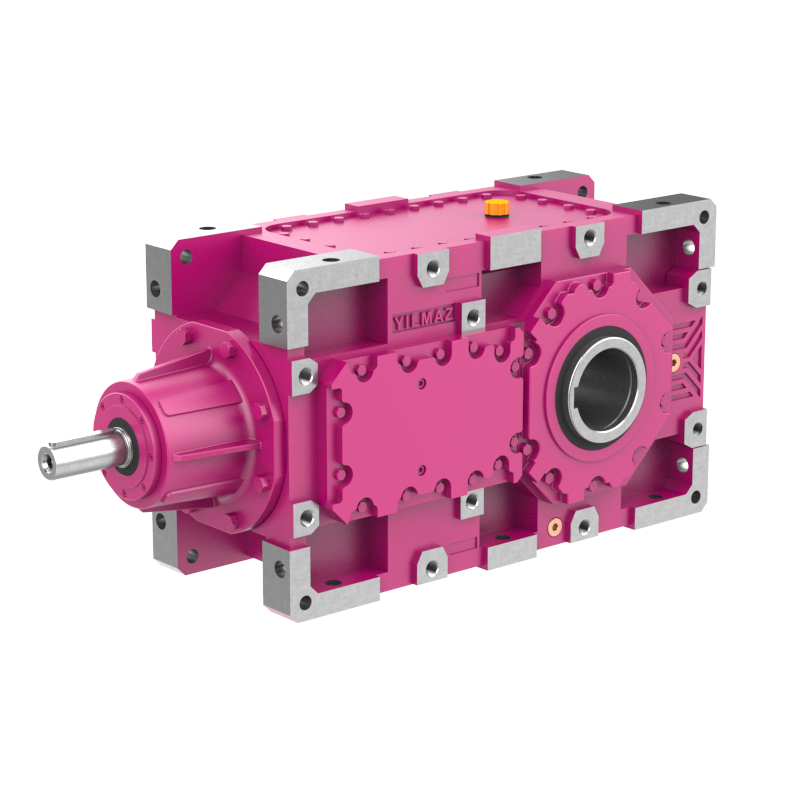

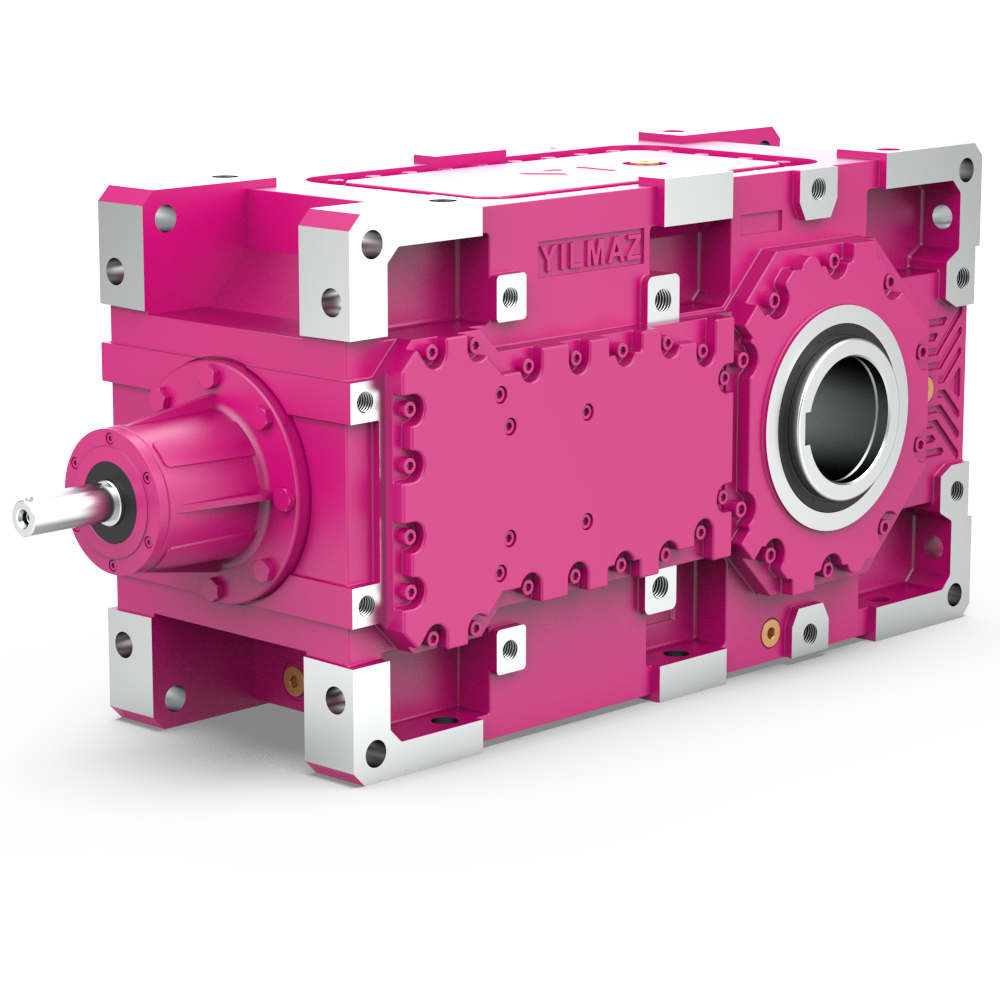

Konik-Helisel Dişli Yatık Tip Redüktörler
Konik ve helisel dişlilerden oluşan, giriş ve çıkış milleri birbirlerine dik konumlanmış olan, gövde üzerindeki ayak delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen ağır endüstri redüktörlerdir.
Katalog İndir
ÖZELLİKLER ve AVANTAJLARI
- GGG40 sfero döküm kompakt gövde tasarımı
- Özel modifikasyonlu dişliler ve konik masuralı rulmanlı tasarım
- Altı yüzeyden bağlantı imkanı (M1’den M6’ya)

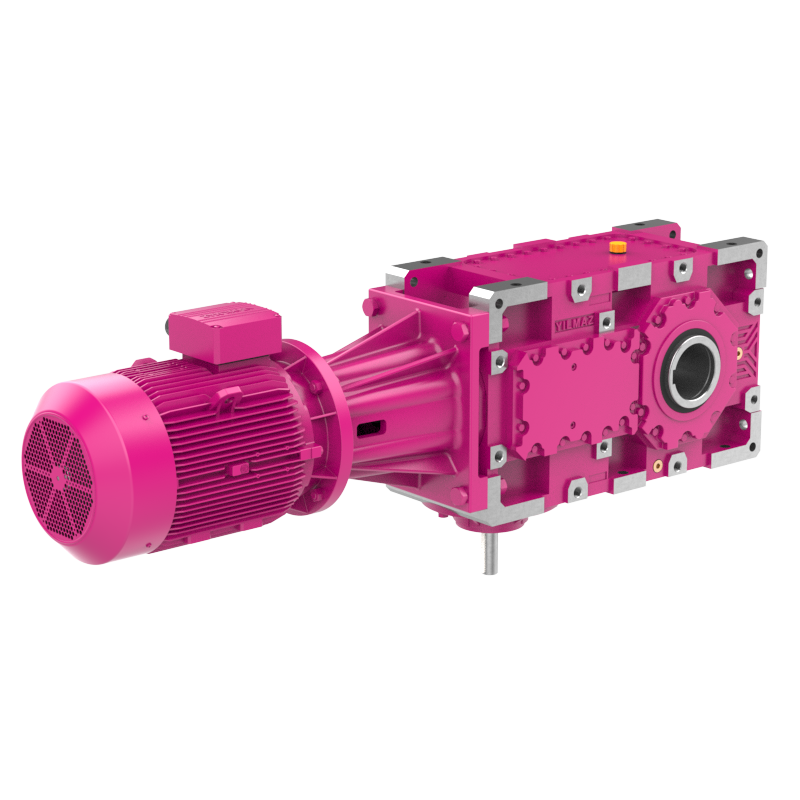

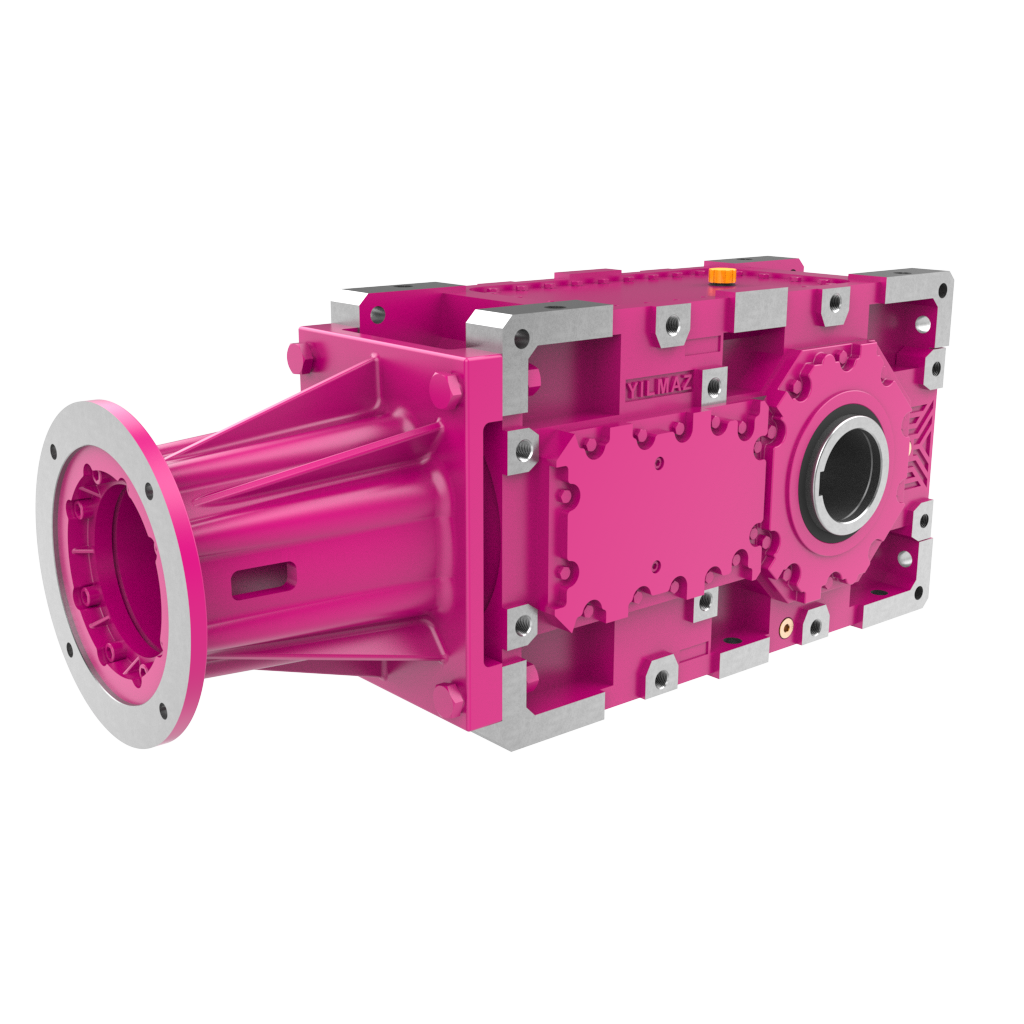

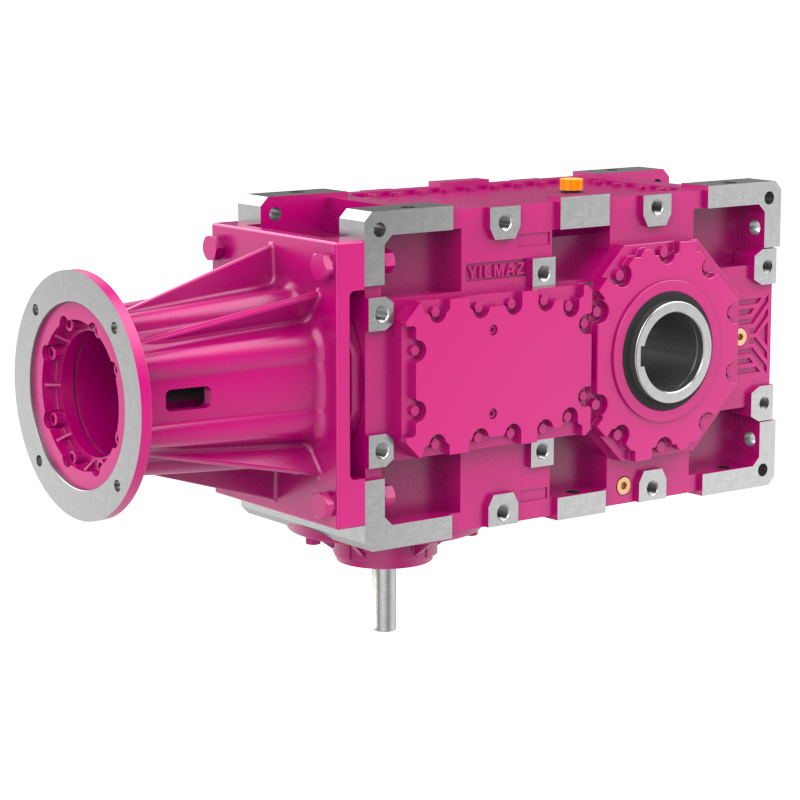

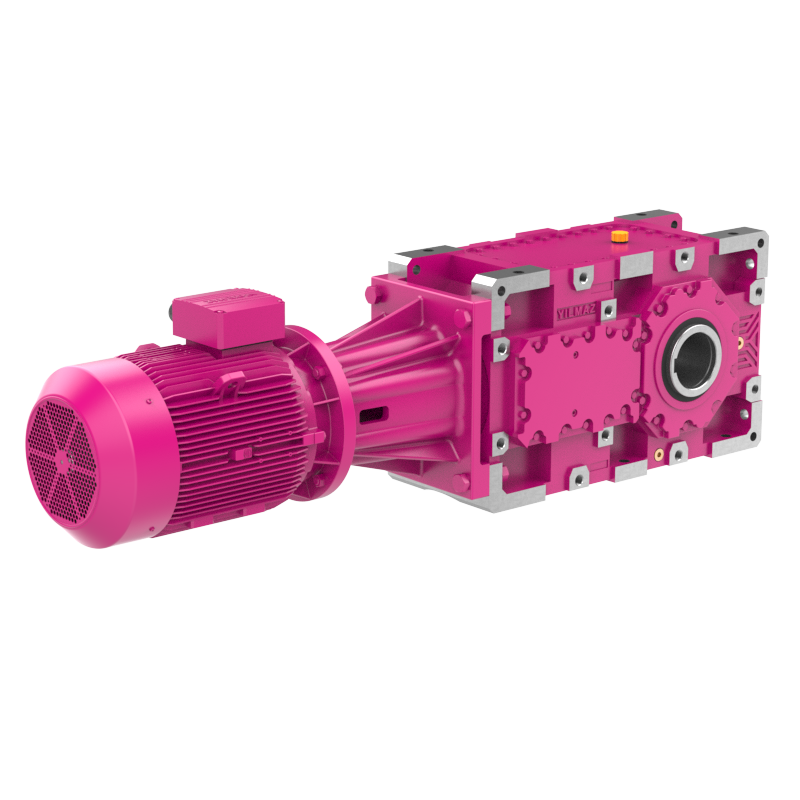

- Motor bağlantısı için IEC B5 giriş flanş opsiyonu
- Çıkış flanş bağlantı opsiyonu
- Farklı çıkış mil opsiyonları (Dolu milli, sıkma bilezikli milli , çoklu kamalı delik milli, çoklu kamalı dolu milli)
- Montaj pozisyonuna göre yağlama opsiyonları
- Çalışma şartlarına bağlı olarak soğutma ekipmanları

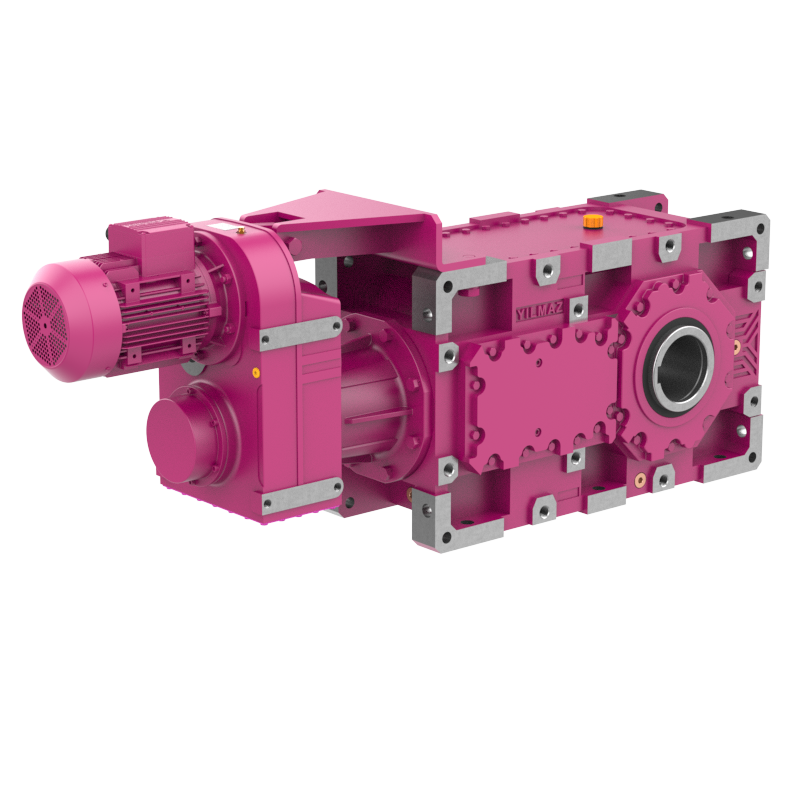

- Girişte DR Serisi redüktör akuplesi ile düşük devir yüksek tork ihtiyacının karşılanması
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Gövde üzeri mekanik kilit uygulaması
- Redüktör şasesi ile beraber verildiğinde motor ile redüktör arasında elastik veya hidrolik kaplinler
- Yağ ısıtıcısı, yağ akış sensörü, yağ filtresi cam yağ seviye göstergesi
- Çalışma şartlarına bağlı olarak özel keçe uygulamaları
- Tork kolu opsiyonu
Performans Değerleri
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| B0322 | 3 - 15 | 2.760 | Ø60/125 |
| B0522 | 3 - 14 | 8.750 | Ø85/160 |
| B0722 | 3 - 12 | 14.750 | Ø110/210 |
| B032. | 10 - 59 | 4.850 | Ø70/140 |
| B042. | 11 - 67 | 5.500 | Ø80/170 |
| B052. | 13 - 70 | 9.000 | Ø100/210 |
| B062. | 16 - 87 | 11.000 | Ø110/210 |
| B072. | 12 - 323 | 19.000 | Ø120/210 |
| B082. | 15 - 410 | 24.000 | Ø130/250 |
| B092. | 12 - 348 | 29.000 | Ø140/250 |
| B102. | 15 - 431 | 36.000 | Ø160/300 |
| B112. | 12 - 320 | 55.000 | Ø170/300 |
| B122. | 16 - 412 | 70.000 | Ø180/300 |
| B132 | 13 - 327 | 90.000 | Ø200/350 |
| B142 | 15 - 396 | 110.000 | Ø220/350 |
| B152. | 13 - 293 | 150.000 | Ø230/410 |
| B162. | 14 - 322 | 165.000 | Ø240/410 |
| B172. | 17 - 304 | 200.000 | Ø250/410 |
| B182. | 20 - 351 | 240.000 | Ø270/470 |
| B192. | 65 - 294 | 300.000 | Ø290/470 |
| B202. | 72 - 328 | 345.000 | Ø300/500 |
